【ベンダー加工(曲げ)】 医療機器製品板金加工 ステンレス製試験管ケース(打ち抜き式)

case_090825-1.jpg case_090825-2.jpg

特徴

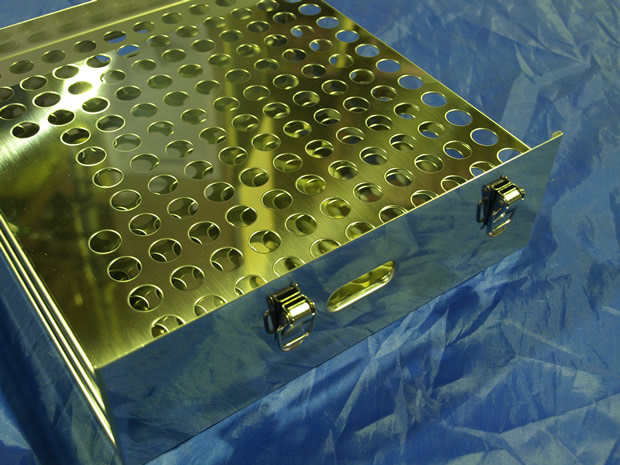

■加工商品は医療機器製品の板金加工で、ステンレス製試験管ケース(打ち抜き式)です。
■ステンレス材をタレパンにてパンチング加工後曲げ、プレスにて取っ手部分を金型にて絞り加工しています。
■その後パンチング材をスポット溶接にて組立。パッチン錠を溶接し、相方のフタにはラバーを接着しました。

スペック

■材質:SUS304 片面研磨材
■板厚:0.8t
■サイズ:W350*350*80
■ロット:50
